Switcher sa Megadrive Model 1

POURQUOI UTILISER CETTE FICHE?

Cette astuce est assez connue maintenant mais en revoilà un au cas ou si les autres ne vous conviennent pas. Il sert a switcher votre Megadrive (premier modèle) en PAL (50Hz,25 images par seconde) et NTSC (60Hz,30 images par seconde), mais aussi pour la dezonner: EUROPE/USA et JAPONNAIS pour faire marcher TOUS les jeux ainsi que les cartouches de développement. C'est plus que simple et cela ne prends pas plus d'un quart d'heure!

(Remarque; le mode NTSC permet de faire tourner les jeux 12% fois plus vite avec un écran sans bordures!)

MATERIEL NECESSAIRE: Un fer a souder, un peu d'étain (vraiment pas grand chose), 6 fils d'environ 5cm dénudés, 2 boutons double position (ceux on-off 3 broches sont parfaits)

COMMENT FAIRE?

Comme d'habitude, démontez la chose, retirez une bonne fois pour toute la tôle et faites attention de pas vous brûler sur le dissipateur (la plaque brillante, en 5 minutes elle est bouillante). Précision importante: il faut DEBRANCHER l'alimentation avant de souder quoi que ce soit, SINON CA RISQUE DANGEREUSEMENT DE GRILLER LE CONTROLLEUR VIDEO (c'est vrai que ça marche légèrement mieux quand il est en état...). Repérez les plots de configuration (c'est comme des soudures pas finies) sur le circuit principal (voir schéma 1.1) et couper les pistes qui relient JP3 et JP4 au plot PAL, et JP2 et JP1 au plot EURO (IL FAUT COUPER LES PISTES AU CUTTER COMME INDIQUE PAR LES LIGNES ROUGES SUR LE SCHEMA, ET BIEN L'ENFONCER -bien profond- C'EST TRES IMPORTANT!!! En effet, si vous ne coupez pas les pistes correctement, cela fera un cour-cicruit et fera très probablement griller votre console. Par ailleurs faites attention à ne pas défoncer les pistes adjacentes. Afin d'être certain de ne pas faire d'erreur, il convient de tester les pistes avec un testeur de continuité positionné en hom-mètre). La signification des plots sont sur le schéma 1.2:

Schéma 1.1		Schéma 1.2

En fait, JP3 et JP4 sont reliés ensembles comme JP2 et JP1. Sur les Megadrives européennes JP3 et JP4 sont relies a PAL, JP2 et JP1 sont relies a EURO, ce qui veut dire (selon le codage définit sur le schéma 1.2): Megadrive système PAL Européenne. Simplement:

• si JP3 et JP4 sont sur PAL: la console est en mode 50Hz

• si JP3 et JP4 sont sur NTSC: la console est en mode 60Hz (merci Sega)

• si JP2 et JP1 sont sur EURO: la console est nationalisée comme Européenne/Américaine

• si JP2 et JP1 sont sur JAP: la console est nationalisée comme Asiatique/Japonaise

On en viens alors au schéma de montage:

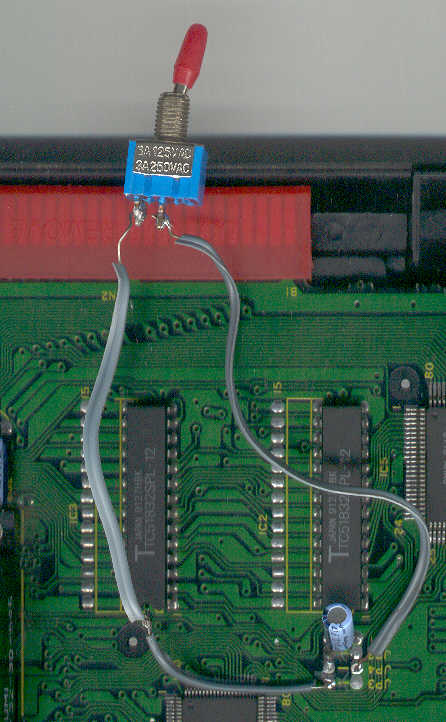

Il faut donc souder JP3 et JP4 ensemble et tout ça sur le pin du milieu d'un des boutons. Pareil pour JP2 et JP1, il faut les relier ensemble et y souder a l'autre bouton (aussi sur le pin du milieu). Ensuite, sur le bouton nomme E (celui de JP3-JP4) il faut souder ses deux autres pins sur les plots PAL et NTSC (séparément, normal...), aussi, pareil pour le bouton F (JP2-JP1) mais là il faut souder sur EURO et JAP. Pour souder les fils sur les plots, il suffit de faire chauffer la soudure déjà présente et de passer le fil dedans lorsqu'elle est fondue, ça rendurcit tout seul et le fil tiendra très bien. Voici tout cela avec un switch PAL/NTSC...

Ensuite vous pouvez fondre deux trous dans la coque de votre console (à l'aide de votre fer à souder, c'est bourrin, mais le résultat est très propre finalement et cela n'abime absolument pas le fer) pour passer les deux boutons (marquez les Vidéo et Zone, ou autre chose je m'en fout complètement, je dois l'admettre) et voila c'est fini! Selon que vous avez soudé les fils sur les pins 1 ou 3 des boutons (ça a pas d'importance, tant que les JP1/2/3/4 sont aux milieux =), la position variera pour les modes.

PROBLEMES OU DISFONCTIONNEMENTS EVENTUELS:

 - La console ne boot plus aucun jeu et n'a pas de son: Les pistes qui relient JP3 et JP4 a PAL, et JP2 et JP1 a EURO sont pas coupées, ce qui fais que deux signaux partent en configuration (PAL et NTSC en même temps ça marche pas trop). Donc il faut bien les couper. (C'est sans douleur pour votre console, si si!)

- Il y a du son qui sort mais pas d'image : au mieux, c'est la piste JP3/JP4>PAL qui est pas coupée, au pire, c'est le contrôleur vidéo qui a pris le 230v du fer a souder au lieu de son habituel 5v (c'est radical =/)...

- L'écran tremble ou il y 'a des pixels dans tous les sens : comme ci-dessus, au mieux c'est la piste JP2/JP1>EURO qui n'est pas coupée, sinon...

- Il est écrit un truc du genre "This game pack isn't designed for your system" : Reswitchez en PAL-EUROPE, c'est que la cartouche ne prends pas le mode Jap.

- Il ne se passe rien : si toujours rien ne se passe, enlevez tout et refaites les pistes coupées, si rien n'est redevenu normal il faudra penser aux obsèques.

Encore une fois, je suis là, j'attends toutes les questions, et encore plus si elles sont techniques: sg99@wanadoo.fr , merci! =)

 Durandal.
